# Werte-Mapping in Eliona
Werte-Mapping ermöglicht es, Rohdaten (z. B. numerische oder boolesche Werte) in aussagekräftige Farben, Texte oder Kategorien zu übersetzen. Diese Funktion wird verwendet, um Informationen visuell klarer darzustellen – etwa in Widgets, Stockwerken oder Attributen.
## Werte-Mapping für Attribute
Werte-Mapping für Attribute übersetzt numerische Werte automatisch in beschreibende Texte. Diese Texte können an vielen Stellen in Eliona angezeigt werden – z. B. in der Smartview, in Widgets oder in der Detailansicht eines Assets – und helfen dabei, technische Messwerte verständlich darzustellen.
### Zweck
Das Werte-Mapping in *Eliona* übersetzt numerische Werte eines Attributs automatisch in beschreibende Texte. Diese Darstellung macht technische Messwerte verständlicher und erleichtert die Interpretation im Alltag. Die Texte erscheinen z. B.:
* in der *Smartview*,
* in Widgets,
* in der Detailansicht eines Assets.
Die Konfiguration erfolgt entweder direkt im Attribut oder zentral über die[ -> Asset-Modellierung](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets/asset-modellierung-templates-erstellen/ein-neues-template-erstellen).
### Konfiguration

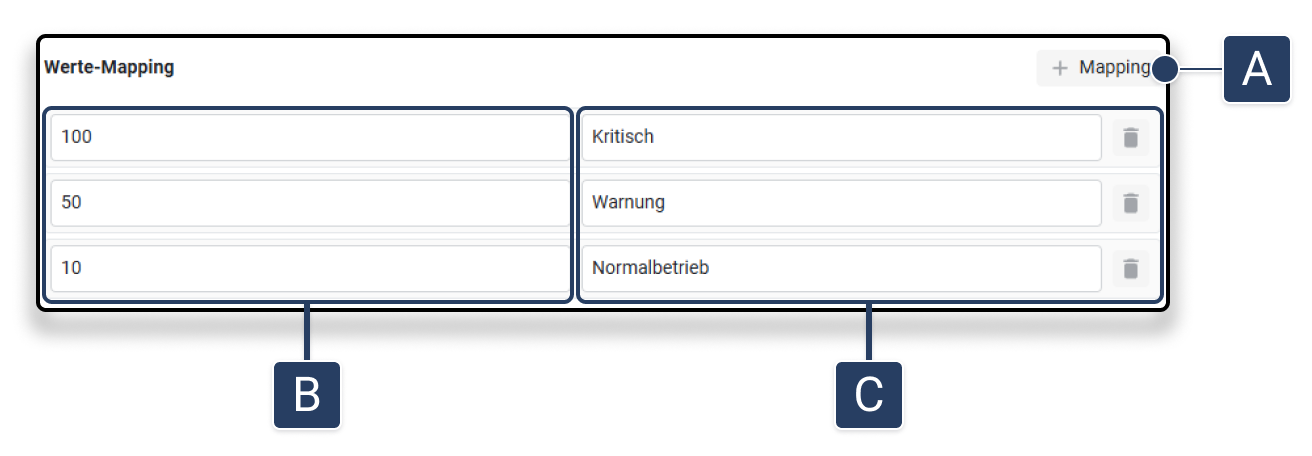

In **\[A]** können mehrere Mappingfelder hinzugefügt werden.
Ein Mapping besteht aus Paaren von **Grenzwert → Ergebnistext**:
* **\[B]** Linkes Feld: Der Grenzwert, der als obere Schranke für einen Wertebereich dient
* **\[C]** Rechtes Feld: Der Text, der angezeigt werden soll, wenn der gemessene Wert unterhalb des zugehörigen Grenzwerts liegt
Die Regel lautet:
> Alle Werte, die **kleiner** als der definierte Grenzwert sind, werden dem jeweiligen Text zugewiesen.
**Hinweis zur Reihenfolge**\
Die Einträge müssen nicht manuell sortiert werden – *Eliona* interpretiert die Mapping-Liste intern korrekt, vom **höchstem zu niedrigstem Grenzwert** . Die Reihenfolge der Eingabezeilen ist daher **nicht ausschlaggebend** für die Logik, wohl aber für die Übersichtlichkeit beim Konfigurieren.
### Beispielauswertung
Gegeben sei folgende Konfiguration:
| Grenzwert | Ergebnis |
| --------- | ------------- |
| 100 | Kritisch |
| 50 | Warnung |
| 10 | Normalbetrieb |
**Auswertung:**
* Ein Wert von **7** → Normalbetrieb
* Ein Wert von **30** → *Warnung*
* Ein Wert von **75** →Kritisch
* Ein Wert von **99.9** → Kritisch
* Ein Wert von **101 oder mehr** → *Kein Mapping*, der Originalwert wird angezeigt (wenn kein höherer Grenzwert definiert ist)
#### Hinweise
* Die Einträge sollten lückenlos definiert sein, wenn jeder Wert einem Text zugewiesen werden soll.
* Wenn kein Mapping zutrifft, wird der Originalwert angezeigt.
***
## Werte-Mapping in Widgets
In Widgets kann ein **Werte-Mapping** verwendet werden, um numerische Daten sowohl **visuell (Farbe)** als auch **inhaltlich (Text)** zu interpretieren. Diese Zuordnung verbessert die Lesbarkeit von Werten und unterstützt eine schnellere Bewertung des Zustands.
### Zweck
Das Mapping ermöglicht eine klare Einordnung von Zahlenwerten in Kategorien – etwa „Normalbetrieb“, „Warnung“ oder „Kritisch“. Zusätzlich kann jeder Status mit einer eigenen Farbe hinterlegt werden, die in der Darstellung (z. B. Fortschrittsbalken oder Zahlenfeld) sofort erkennbar ist.
### Anwendungsfall
#### Türstatus visualisieren mit Werte-Mapping

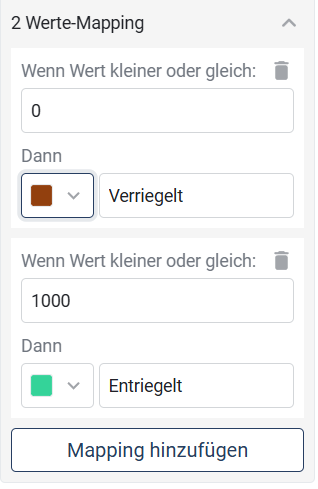

Dieses Mapping ordnet allen Werten ≤ 0 den Text *Verriegelt* mit brauner Darstellung zu, während Werte bis 1000 mit *Entriegelt* und grüner Farbe angezeigt werden. In der Praxis bedeutet dies, dass:
* Sensorwerte wie `0` → *Verriegelt*
* Sensorwerte `1` bis `100` → *Entriegelt*
{% hint style="info" %}
Das Mapping kann beliebig erweitert werden, indem Sie auf **„Mapping hinzufügen“** klicken. Achten Sie darauf, dass die Wertebereiche lückenlos abgedeckt sind, wenn jeder mögliche Wert zugeordnet werden soll.
{% endhint %}
### Darstellung im Widget

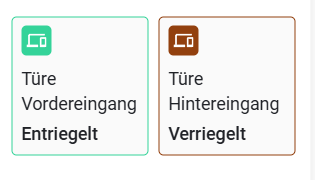

In einem Widget, z. B. in der Übersicht eines Gebäudes, erscheint dann für jede Tür (Vorder- oder Hintereingang) direkt sichtbar:
* **Text**: *Verriegelt* oder *Entriegelt*
* **Farbe**: Visuelle Hervorhebung passend zum Zustand
***
## **Werte-Mapping im Stockwerk (POIs und Polygone)**

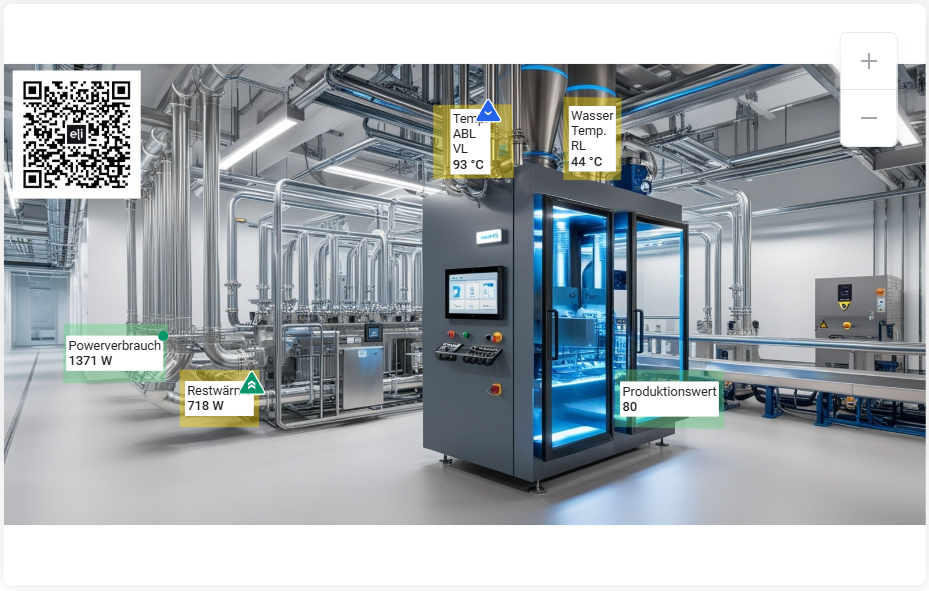

Im Modul *Stockwerk* können Bereiche eines digitalen Plans – wie **Polygone** oder **POIs** – abhängig vom aktuellen Attributwert automatisch eingefärbt werden. Dies erfolgt über ein **Werte-Mapping**, bei dem numerische Werte bestimmten **Farben** zugewiesen werden. Die farbliche Visualisierung unterstützt das schnelle Erkennen von Zuständen direkt im räumlichen Kontext.
### **Zweck**
Mit dieser Funktion lassen sich Zustände oder Messwerte direkt im Kontext eines Grundrisses oder Gebäudebereichs anzeigen. Die farbliche Codierung hilft dabei, kritische Situationen schneller zu erkennen oder normale Betriebszustände visuell zu bestätigen.
Beispiele:
* Temperaturbereiche in Produktionsanlagen farblich markieren
* Stromverbrauch einzelner Geräte hervorheben
* Tür- oder Fensterstatus eindeutig darstellen
### **Konfiguration**
Die Konfiguration erfolgt direkt im POI- oder Polygon-Editor im Stockwerk. Unter dem Abschnitt *Werte-Mapping* können Sie Wertegrenzen definieren, denen jeweils eine Farbe zugeordnet wird:
* **Grenzwert:** Definiert die obere Grenze eines Wertebereichs
* **Farbe:** Farbe, die angewendet wird, wenn der gemessene Wert kleiner oder gleich dem Grenzwert ist
### **Beispielkonfiguration**
Diese Konfiguration bedeutet:
* Werte kleiner gleich 90 → **Grün**
* Werte kleiner gleich 93 → **Gelb**
* Werte kleiner gleich 10000 → **Rot**
#### **Hinweise**
* Die Farbmappings gelten ausschließlich für numerische Daten.
* Die Farbanzeige ersetzt keine numerischen Werte, sondern ergänzt sie visuell.
* Wird kein passender Grenzwert gefunden, wird die ausgewählte **Standardfarbe** angezeigt
