# Augmented Reality

### Was ist Augmented Reality?

"Erweiterte Realität" ist die computergestützte Erweiterung der Realitätswahrnehmung. Es werden zum Beispiel Informationen in Form von visuellen Darstellungen auf dem Kamerabildschirm des Smartphones angezeigt.

### Anwendung von Augmented Reality in Eliona

1. In den [Asset-Details](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets/asset-details) von jedem [Asset ](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets)in Ihrem Eliona [Projekt](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/systeme-und-projekte), kann ein AR-Code freigeschaltet werden.

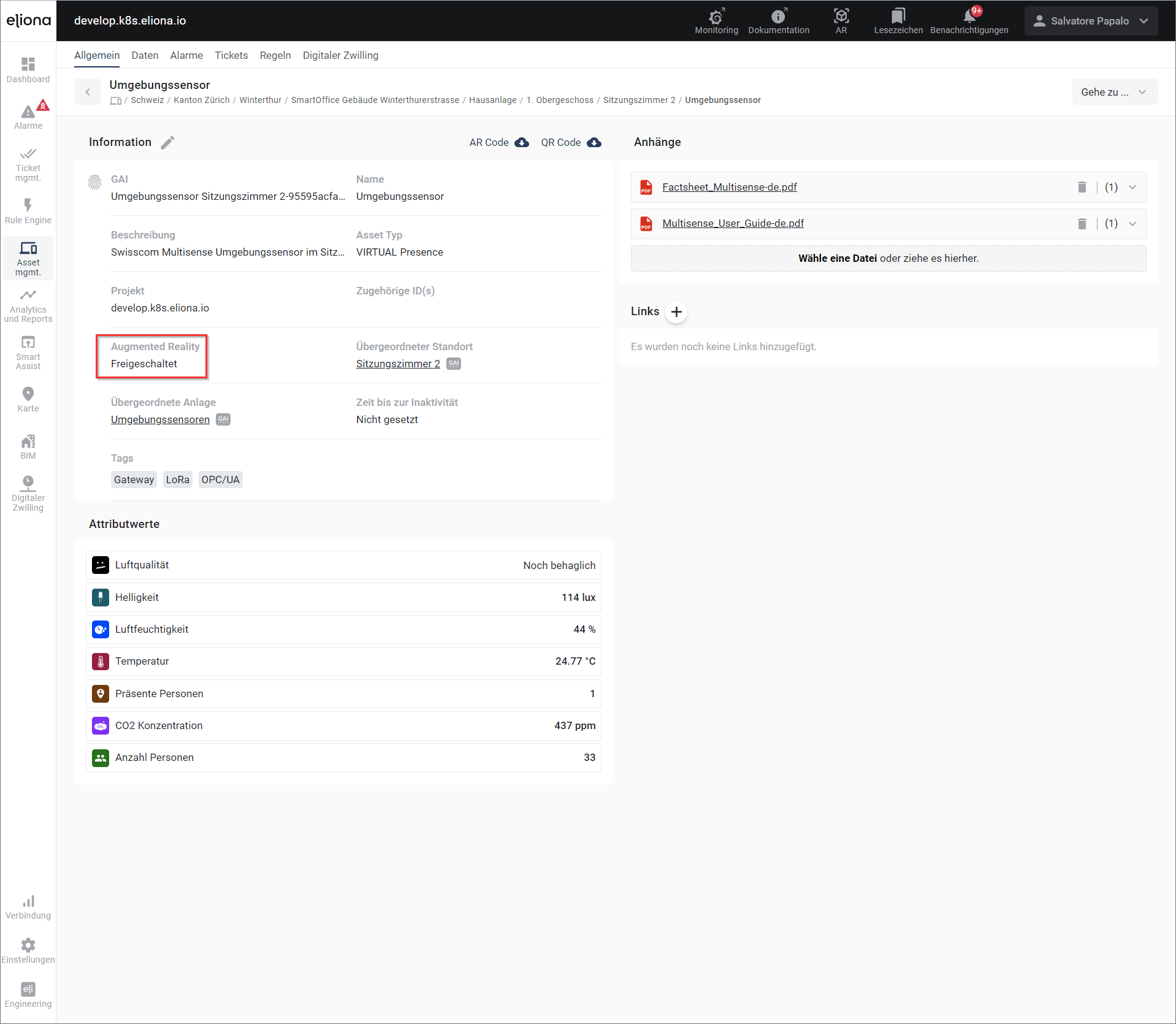

2. Um den AR-Code freizuschalten, klicken Sie die Checkbox "Augmented Reality" an:

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/s6ixZCksonNTfUmJtWVS/04EB7343-E373-4B99-B084-446961289BD2.png" alt=""><figcaption></figcaption></figure>

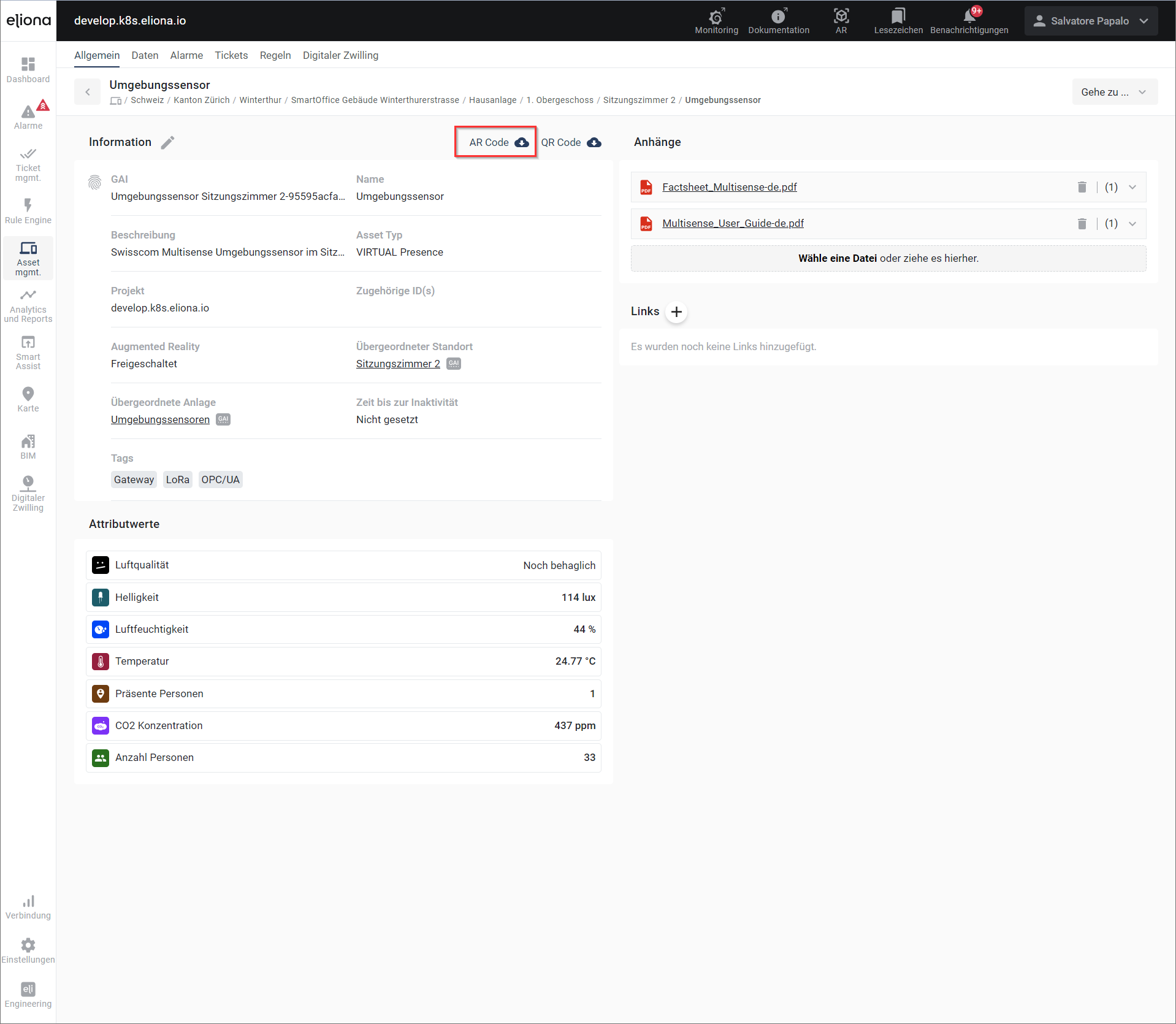

3\. Der Augmented Reality Code kann nun in den [Asset-Details](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets/asset-details) heruntergeladen werden:&#x20;

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/fxjUg5CQzNFoEG6ceBHd/image.png" alt=""><figcaption></figcaption></figure>

4\. Der AR Code wird als ".svg" Datei lokal gespeichert. Sie können den heruntergeladenen AR-Code nun öffnen und gegebenenfalls ausdrucken. Beispiel eines AR-Codes:&#x20;

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/7X79Wwjc288INshuLefm/7C20C21D-799A-4122-8BD4-3E1EAFDCEEC6.png" alt=""><figcaption></figcaption></figure>

5\. Rufen Sie die Augmented Reality Funktion auf ihrem Smartphone auf. Diese können Sie entweder im normalen Eliona Menu im Header oder im SmartAssist geöffnet werden.&#x20;

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/kE7tRfepNcMiAy07VZMh/36B02031-C570-498E-BD28-B556DAFF21D5.png" alt=""><figcaption></figcaption></figure>

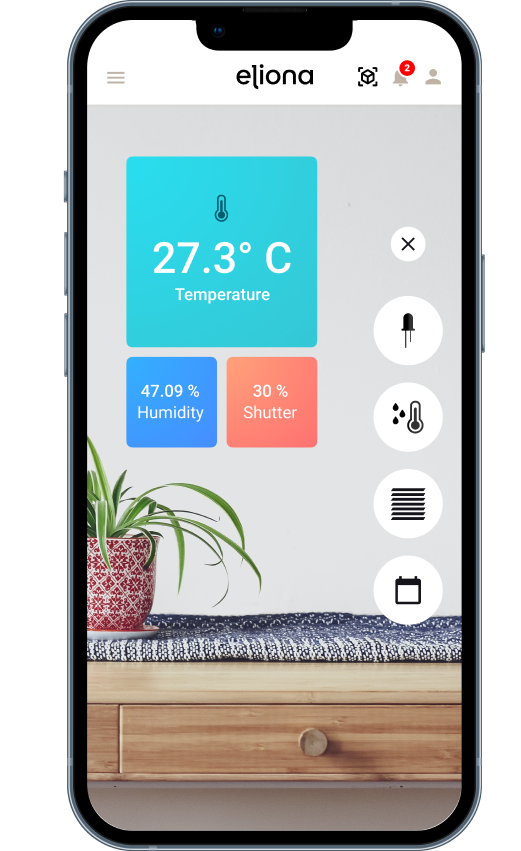

6\. Um einen AR-Code zu scannen, halten Sie den Punkt auf der Kameraansicht auf den AR-Code. Sie sehen nun die Daten des entsprechenden [Assets ](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets)auf ihrem Kamerabildschirm:

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/Z7KemfOYdLzgcDfgFf29/55E35C6D-561B-4F44-B3B7-146E9E1E1B3A.png" alt=""><figcaption></figcaption></figure>

### AR-Marker Position

Die Positionen der verschiedenen Attribute können in den [Asset-Details](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets/asset-details) konfiguriert werden. Folgen Sie den nachfolgenden Schritten:

1. Öffnen Sie die [Asset-Details](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets/asset-details) des entsprechenden [Assets](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/weitere-funktionen/broken-reference). Klicken Sie im [Asset Management](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets/ein-asset-konfigurieren) auf das [Asset](https://docs.buildings.ability.abb/collection/german-14.2-freezed/dokumentation/assets).
2. Klicken Sie auf das Attribut, welches Sie an einer bestimmten Stelle auf dem AR-Marker anzeigen wollen.&#x20;

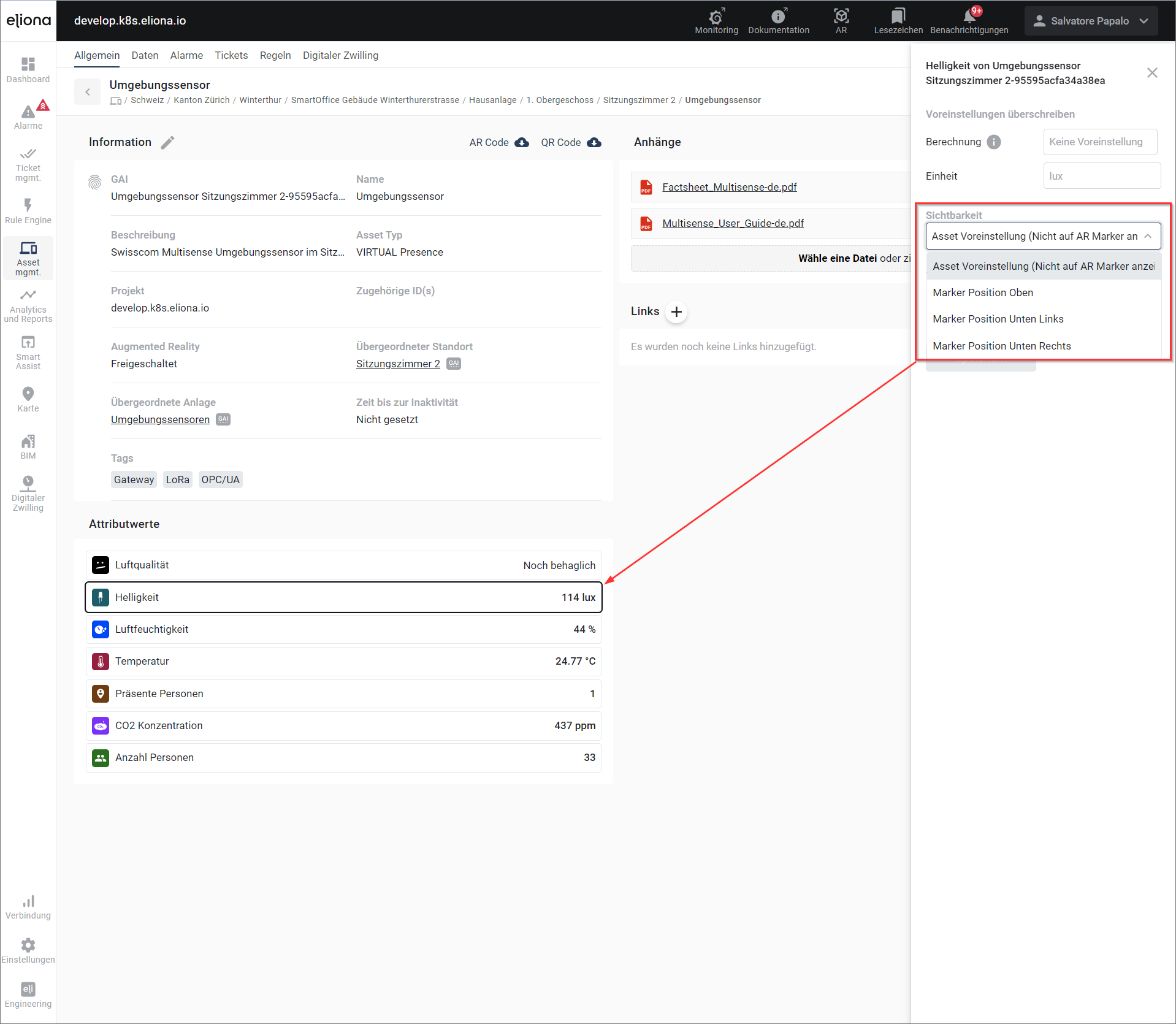

3. Die Attribut-Details werden auf der rechten Seite angezeigt. Unter der Einstellung "Sichtbarkeit", können Sie die Position vom AR-Marker bestimmen:

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/MptyyRDKJvlyQbq4rnUD/DE5F7F35-D4B8-4DA7-8416-D3CCFDDD9B3E.png" alt=""><figcaption></figcaption></figure>

### Beispiel Raumbelegung

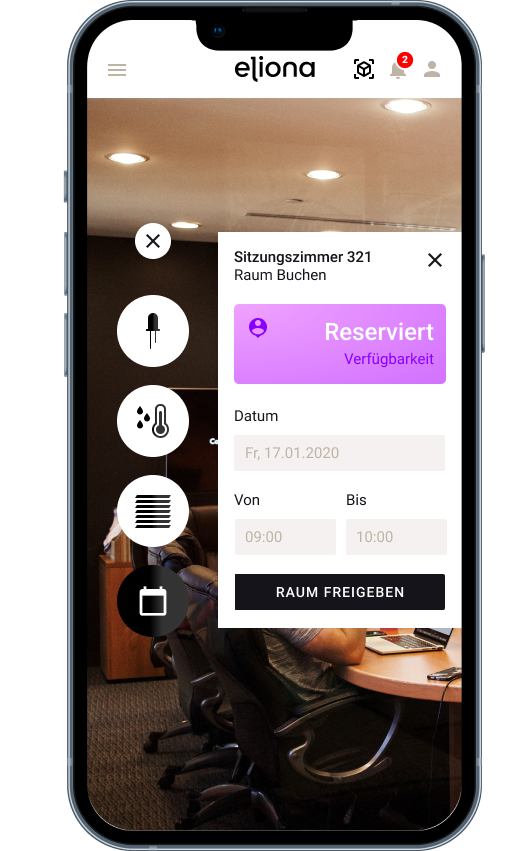

Sie haben in Ihrem Gebäude mehrere Sitzungszimmer. Sie haben den AR-Code ausgedruckt und beim Raumeingang angebracht. Eliona Benutzer können den AR-Code scannen und erhalten Informationen zur Raumbelegung oder können den Raum für einen beliebigen Zeitraum reservieren:&#x20;

<figure><img src="https://content.gitbook.com/content/Nyvwhz1kEMXcHf4HLuZ8/blobs/67LCGMWqXW01s1O9FMt8/image.png" alt=""><figcaption></figcaption></figure>

### Beispiel Luftqualität

In einem Sitzungszimmer befindet sich ein Ambiance-Sensor, welcher die Luftqualität misst. Sie bringen den AR-Code am Sensor an und mit dem Scannen des Codes, sehen Sie alle Daten zur Luftqualität des Raumes auf Ihrem Kamerabildschirm.&#x20;
